Precisión en el posicionamiento del tambor del cabrestante de amarre: cómo los sistemas de retroalimentación del codificador eliminan la superposición de cables en las operaciones de remolcadores portuarios.

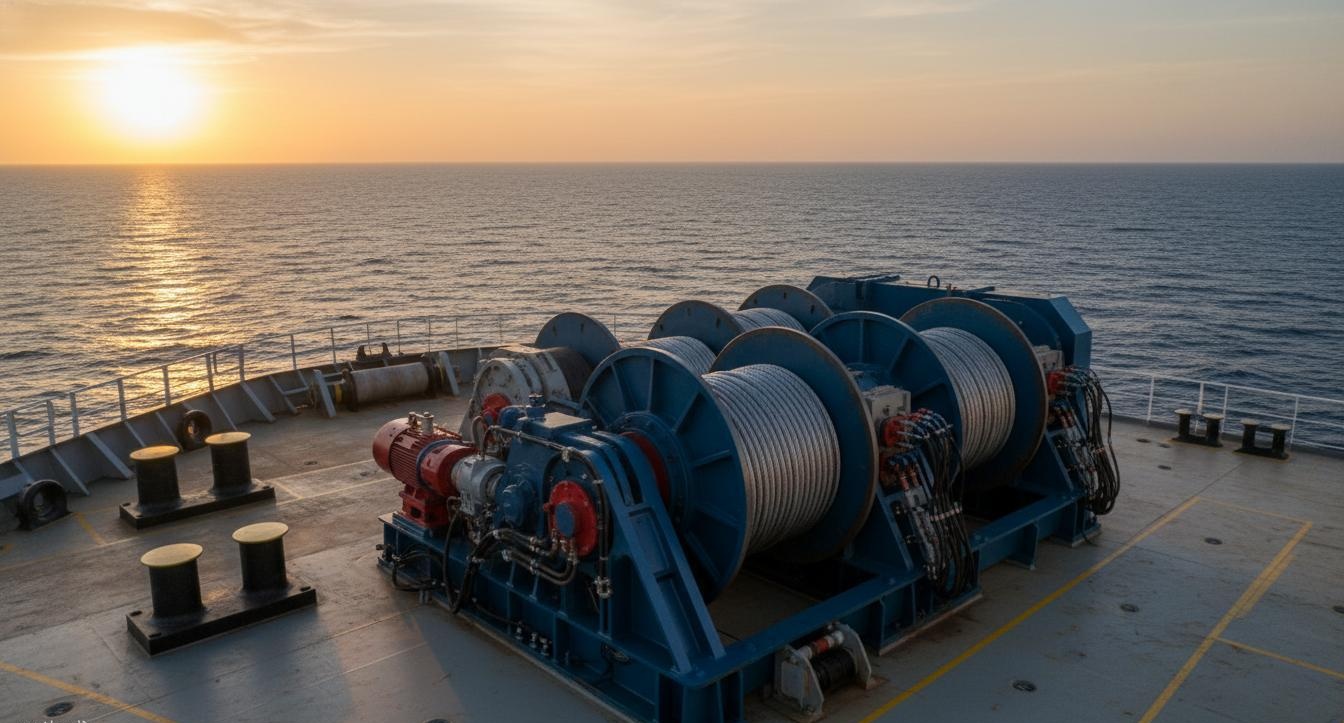

Por qué el solapamiento de cables en los tambores de los cabrestantes de amarre no es "solo una molestia": las consecuencias del daño mecánico.

Llevo quince años diseñando sistemas de control de cabrestantes de amarre en Yining Hydraulic, prestando servicio a operadores portuarios desde Rotterdam hasta Singapur, y el problema operativo más persistente que reportan es la superposición de cables: el cable de amarre cruza una capa anterior en el tambor, creando un punto de pellizco que aplasta los hilos del cable, inicia el agrietamiento por fatiga y reduce la vida útil del cable entre un 60 y un 70 %.La superposición de cables no es un problema estético; es un mecanismo de daño estructural que convierte un cable de amarre de 15.000 dólares estadounidenses en chatarra en 2 o 3 años, en lugar de su vida útil prevista de 8 a 10 años.Mecanismo de daño: cuando se produce un cruce de cables, la capa superior aplica una carga puntual concentrada sobre el cable inferior, aproximadamente de 3 a 5 veces la carga distribuida que el cable está diseñado para soportar. Esta carga puntual aplasta los hilos individuales, creando puntos de concentración de tensión que inician grietas por fatiga en un plazo de 50 a 100 ciclos de carga.

La causa principal de la superposición de cables:Los sistemas de control de cabrestantes hidráulicos de bucle abierto no disponen de un mecanismo de retroalimentación que correlacione el ángulo de rotación del tambor con la posición de la guía del cable.El operador del cabrestante controla la velocidad del tambor con una palanca de válvula proporcional y la posición de la guía del cable manualmente o con una palanca independiente. Cuando la sincronización entre la velocidad del tambor y la de la guía del cable se desincroniza —tan solo 200-300 milisegundos— el cable comienza a enrollarse de forma desigual. Después de 10-15 enrollamientos desiguales, se produce un cruce. En las operaciones de remolque portuario, donde un cabrestante de amarre realiza entre 20 y 40 ciclos por día, esto significa entre 2 y 4 cruces por día —aproximadamente entre 700 y 1400 cruces por año—, cada uno de los cuales daña el cable de forma incremental.Hidráulica YiningHemos equipado los cabrestantes de amarre con células de carga de cable que mostraron picos de carga del 300-400% en cada punto de cruce: un cable cargado a 10 toneladas en funcionamiento normal experimenta una fuerza de aplastamiento localizada de 30-40 toneladas en un punto de cruce.

Fundamentos de la retroalimentación del codificador: Cómo el control de posición de bucle cerrado elimina la superposición de cables.

Un sistema de posicionamiento de cables de bucle cerrado basado en codificador consta de dos sensores y un controlador: un codificador rotatorio en el eje del tambor mide la posición angular del tambor con una resolución inferior a un grado, y un codificador lineal (o un segundo codificador rotatorio en el husillo guía del cable) mide la posición lateral de la guía del cable.El controlador, normalmente un PLC o un controlador de movimiento específico, calcula las RPM necesarias del tambor para cualquier posición de la guía del cable en función de la geometría del tambor (diámetro, anchura, diámetro del cable, número de capas) y ordena a la válvula proporcional hidráulica que ajuste la velocidad del tambor a la posición de la guía en tiempo real.

El algoritmo de control: la velocidad de rotación del tambor es una función de la posición lateral de la guía del cable (x) dividida por el paso del cable (diámetro + 2 mm de separación entre vueltas), multiplicada por un factor de corrección de capa. En la primera capa de cable: velocidad de rotación del tambor = velocidad de la guía / (π x Dtambor), donde Dtambor es el diámetro del tambor. En la segunda capa: velocidad de rotación del tambor = velocidad de la guía / (π x (Dtambor + 1,732 x Dcable)), teniendo en cuenta la trayectoria helicoidal del cable en la segunda capa.El factor de corrección de capas es esencial porque el cable no se apila verticalmente sobre la primera capa, sino que se aloja en las ranuras entre los cables adyacentes de la primera capa, creando una trayectoria de enrollado helicoidal con un diámetro efectivo que es 1,732 veces mayor que el diámetro del tambor, no 2 veces mayor.Sin esta corrección, la velocidad del tambor se desvía aproximadamente un 13% en la segunda capa, y el error de posicionamiento se acumula progresivamente con cada capa adicional. SegúnSAESegún los estándares de control hidráulico, el control de posición de bucle cerrado con retroalimentación de codificador logra una precisión de posicionamiento de +/-0,5 mm en la guía del cable, en comparación con +/-8-12 mm para el control hidráulico de bucle abierto a velocidades de funcionamiento típicas.

Selección de codificadores: Absoluto vs. Incremental, Requisitos de múltiples vueltas para aplicaciones de cabrestantes de amarre

La elección entre codificadores rotativos absolutos e incrementales para la detección de la posición del tambor del cabrestante de amarre depende de los requisitos operativos: los codificadores absolutos recuerdan la posición del tambor después de una pérdida de energía, mientras que los codificadores incrementales requieren una secuencia de inicialización al arrancar.Para los cabrestantes de amarre de remolcadores portuarios, donde una interrupción de energía durante una operación de amarre es un evento crítico de seguridad, los codificadores absolutos multivuelta son la opción estándar. Un codificador absoluto emite un código digital único para cada posición del eje dentro de su rango de medición, por lo que el PLC lee la posición absoluta del tambor inmediatamente al encenderse sin necesidad de que el tambor gire a un sensor de posición inicial. Un codificador absoluto multivuelta con una resolución de una vuelta de 12 bits (4096 posiciones por revolución) y un contador multivuelta de 12 bits (rango de medición de 4096 revoluciones) proporciona 16 777 216 posiciones angulares únicas, más que suficientes para un tambor de cabrestante de amarre que realiza entre 50 y 100 revoluciones desde cable vacío hasta cable lleno.

Consideraciones para el montaje del codificador: el codificador debe montarse directamente en el eje del tambor o acoplarse mediante un acoplamiento flexible sin holgura, nunca a través de un tren de engranajes.Un juego de engranajes de 0,1-0,2 grados en el engranaje se traduce en un error de posicionamiento del cable de 5-10 mm en un diámetro de tambor de 500 mm, lo que anula por completo la precisión del codificador. El montaje directo en el eje elimina esta fuente de error. Protección ambiental: el codificador debe tener una clasificación IP67 como mínimo para aplicaciones en cubiertas marinas, con una carcasa de acero inoxidable (304 o 316). El cable entre el codificador y el PLC debe ser de par trenzado apantallado con el apantallamiento conectado a tierra solo en el extremo del PLC (para evitar bucles de tierra que generan ruido en la señal del codificador).Hidráulica YiningNuestros paquetes de codificadores para cabrestantes de amarre incluyen un codificador absoluto multivuelta, protección IP67, carcasa de acero inoxidable, montaje directo en el eje del tambor, cable blindado preterminado e integración con PLC con algoritmos de autoajuste y compensación de capas.

Ajuste del bucle de control: parámetros PID que convierten los datos del codificador en un bobinado de cable uniforme.

La calidad de los datos del codificador depende directamente del bucle de control que los procesa: un controlador PID mal ajustado genera oscilaciones que provocan holgura en el cable sobre el tambor, lo cual es tan perjudicial como la superposición.El lazo de control PID para la posición del tambor del cabrestante: el punto de consigna es la posición angular deseada del tambor (derivada de la posición de la guía del cable), la variable de proceso es la posición angular real del tambor (obtenida del codificador) y la salida del controlador es la señal de voltaje a la válvula proporcional hidráulica. El objetivo de ajuste es que el tambor siga la posición de la guía con un error de estado estacionario nulo (eliminado por el término integral), un sobreimpulso mínimo (inferior al 2 % del punto de consigna, controlado por el término derivativo) y un tiempo de estabilización inferior a 100 milisegundos para un cambio escalonado del 10 % en la velocidad de la guía.

Parámetros PID iniciales para un cabrestante de amarre hidráulico Yining serie IYJ con un motor de 250 cc/rev y una válvula proporcional Bosch Rexroth 4WREE: Kp = 0,8, Ki = 0,15, Kd = 0,05, con un tiempo de actualización del bucle de 10 milisegundos.Estos valores son un punto de partida; los parámetros reales requieren ajuste in situ porque la inercia del sistema (masa del tambor más el cable) varía significativamente entre un tambor vacío y un tambor completamente cargado (peso del cable de 300-500 kg para un cable de amarre de 100 metros y 36 mm de diámetro). La solución: programación de ganancia: las ganancias PID son función de la inercia del tambor calculada en función del número de capas de cable en el tambor medido por el codificador. Por ejemplo, Kp podría ser 0,8 con una capa de cable (baja inercia, respuesta rápida) y aumentar a 1,2 con cinco capas (alta inercia, respuesta más lenta que requiere una ganancia proporcional mayor).Hidráulica YiningNuestros programas PLC incluyen una programación de ganancia basada en la inercia que mantiene la precisión del seguimiento de posición dentro de +/-0,5 mm en todo el rango de llenado del tambor, desde vacío hasta lleno.

Caso práctico: Modernización del cabrestante de amarre de la flota de remolcadores del puerto de Ningbo, 2023

En 2023, el operador de la flota de remolcadores del puerto de Ningbo contactó a Yining Hydraulic con un problema de reemplazo de cables: sus 12 remolcadores reemplazaban los cables de amarre cada 2,2 años en promedio, a un costo aproximado de US$18.000 por cable (36 mm x 110 m, acero de alta resistencia, con accesorios de extremo, mano de obra de instalación y un día de inactividad del remolcador). El costo anual de reemplazo de cables en la flota de 12 remolcadores superaba los US$98.000. La causa principal se identificó mediante la grabación de video de alta velocidad de los cabrestantes durante las operaciones de amarre: el solapamiento de cables ocurría en promedio 2,8 veces por ciclo de amarre, y cada evento de cruce generaba un pico de carga del 350-450% medido por galgas extensométricas en el cable.

La solución de modernización: Yining Hydraulic instaló codificadores multivuelta absolutos (Heidenhain ECN 413, resolución de 25 bits) en los ejes del tambor, potenciómetros lineales en los carros guía del cable y actualizó los PLC del cabrestante con nuestro algoritmo de control PID compensado por capas patentado.Costo del hardware por cabrestante: US$3200 (codificador + potenciómetro + cable blindado + soporte de instalación), más US$1800 para la programación y puesta en marcha del PLC. Costo total de modernización por cabrestante: US$5000. Costo total de la flota: US$120 000 (12 remolcadores x 2 cabrestantes por remolcador = 24 cabrestantes). Resultados después de 18 meses: los incidentes de superposición de cables se redujeron en un 97 % (de 2,8 por ciclo a 0,08 por ciclo), la vida útil promedio del cable se extendió de 2,2 años a un estimado de más de 7,5 años (extrapolado a partir de las mediciones de desgaste actuales) y el costo anual de reemplazo de cables se redujo de US$98 000 a un estimado de US$28 000.La inversión de 120.000 dólares estadounidenses en la modernización se recuperó por completo en 17 meses gracias al ahorro derivado únicamente del reemplazo de cables.
